SUN2000典型應用場景：

小型屋頂項目（<100kw）、大中型屋頂項目（>100kW）、地面電站項目（>1MW）

典型應用場景舉例：

1、小型屋頂項目（<100kW）

SUN2000在小型屋頂項目場景中，應用如圖3-1所示。

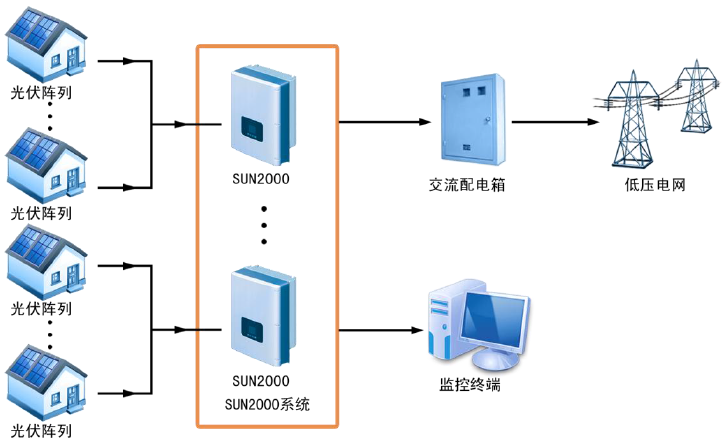

圖3-1 SUN2000應用于小型屋頂項目的場景

說明：SUN2000系統指的是，通過485通信線將各個逆變器連接起來，即一臺逆變器的RS485 OUT接口，與另一臺逆變器的RS485 IN接口連接。

●SUN2000系統輸入側通過防水端子接光伏組串，輸出側經交流配電箱，接入三相交流低壓電網。

●SUN2000系統通過RS485接口，經過RS485/RS232轉換器轉換接口后，與監控終端通信，實現本地監控；或者經路由器接入遠程數據中心的監控終端，實現遠程監控。

2、大中型屋頂項目（>100kW）

SUN2000在大中型屋頂項目場景中，應用如圖3-2所示。

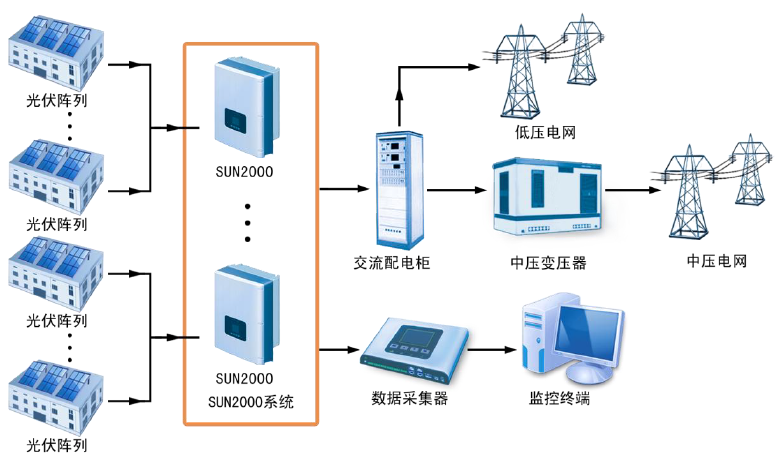

圖3-2 SUN2000應用于大中型屋頂項目的場景

說明：SUN2000系統指的是，通過485通信線將各個逆變器連接起來，即一臺逆變器的RS485 OUT接口，與另一臺逆變器的RS485 IN接口連接。

●SUN2000系統輸入側通過防水端子連接光伏組串。

●SUN2000系統輸出側經交流配電柜，接入三相交流低壓電網（或者通過升壓變壓器升壓后，接入三相交流中壓電網）。

●SUN2000系統，通過485總線與數據采集器的RS485 IN接口連接后，接入監控機房的本地監控終端，實現本地監控；或者經路由器接入遠程數據中心的監控終端，實現遠程監控。

3、地面電站項目（>1MW）

SUN2000在地面電站項目場景中，應用如圖3-3所示。

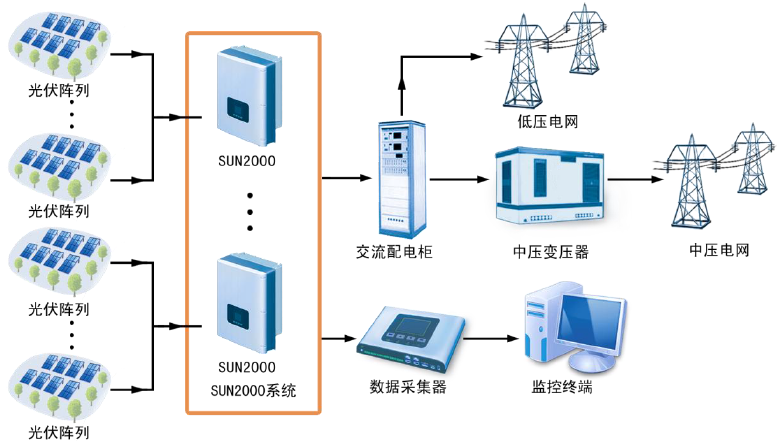

圖3-3 SUN2000應用于地面電站項目的場景

說明：SUN2000系統指的是，通過485通信線將各個逆變器連接起來，即一臺逆變器的RS485 OUT接口，與另一臺逆變器的RS485 IN接口連接。

●SUN2000系統輸入側通過防水端子連接光伏組串。

●SUN2000系統輸出側經交流配電柜，接入三相交流低壓電網（或者通過升壓變壓器升壓后，接入三相交流中壓電網）。

●SUN2000系統，通過485總線與數據采集器的RS485 IN接口連接后，接入監控機房的本地監控終端，實現本地監控；或者經路由器接入遠程數據中心的監控終端，實現遠程監控。
